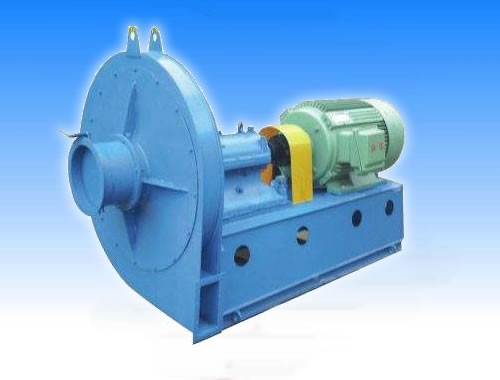

8-09、9-12型離心風機

8-09、9-12型離心風機

一、風機的用途
8-09、9-12型高壓離心通風機是與熔化率為1、2、3、5、7t/h化鐵爐配套的專用風機,也可作為各種熔爐、鍛冶爐鼓風和輸送無腐蝕性、不自燃、不含粘性物質之氣體,其它性能相近者亦可選用,但輸送介質的溫度不得超過80℃,介質中所含塵土及硬質顆粒物不大于150mg/m3。
二、風機的型式
1、8-09、9-12型風機均為單吸入,8-09型風機,我公司設計機號有№ 6.8A、7.1D、8D、8.5D、9D五個機號。9-12型風機我公司設計機號有№ 6.8A、7.1A、7.4D、7.7A、8D、9D六個機號。
2、8-09。9-12型風機機殼制成順時針旋轉或逆時針旋轉兩種型式。
3、風機的出口位置以機殼的出口角度表示,“順”、“逆”風機機殼制成0度、90度、180度。
三、風機的結構
風機主要由葉輪、機殼、進風口、傳動組、密封件、機座等組成。
1.葉輪:葉輪按新的高效前向風機理論設計,葉輪成形后,經靜、動平衡校正,故運轉平穩。
2.機殼:用普通鋼板焊接成蝸形殼整體。
3.進風口:做成收斂式流線型的整體結構,用螺栓固定在前蓋板上。
4.傳動組:由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成,軸承箱整體結構。采用滾動軸承,滾動軸承用潤滑脂潤滑。

8-09高壓離心通風機性能參數表

機號

No

傳動方式

轉速

R/min

序號

全壓

Pa

流量

m3/h

所需功率

kw

電動機

型號

功率kw

6.8

A

2900

1

10523

675

4.62

Y132S2-2

7.5

2

11026

944

5.82

3

11347

1215

7.15

4

11439

1485

8.63

Y160M1-2

11

5

11341

1754

10.28

6

11063

2024

11.96

Y160M2-2

15

7

10634

2295

13.60

7.1

D

2900

1

11472

768

5.53

Y132S1-2

5.5

2

12021

1075

6.96

Y132S2-2

7.5

3

12371

1383

8.71

Y160M1-2

11

4

12471

1690

10.42

5

12364

1997

12.30

Y160M2-2

15

6

12061

2304

14.35

7

11594

2612

16.61

Y160L-2

18.5

8

11016

2919

18.38

8

D

2930

1

14867

1110

10.36

Y160M1-2

11

2

15579

1554

13.04

Y160M2-2

15

3

16033

1998

16.31

Y160L-2

18.5

4

16163

2442

19.51

Y180M-2

22

5

16023

2887

23.04

Y220L1-2

30

6

15632

3331

26.88

7

15026

3775

31.11

Y200L2-2

37

8

14277

4219

34.43

8.5

D

2950

1

17013

1341

14.32

Y160M2-2
