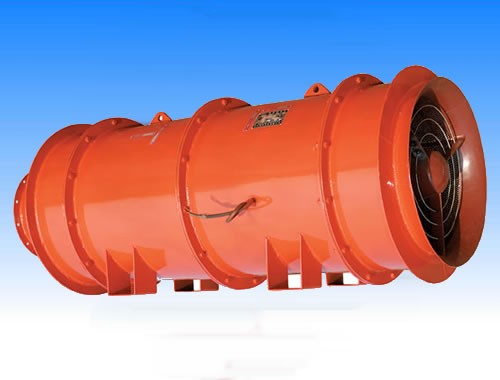

FD系列礦用對旋軸流局部通風機

一、概述1、FD系列礦用對旋軸流局部通風機，是由山東博風風機有限公司在總結國內現有對旋式軸流局扇結構與技術性能的基礎上進行研制、生產的新一代用途廣泛的新型節能局部通風機。通風機主要用于具有非煤礦井下，可供礦井采掘工作面的中長距離通風。通風機具有結構合理、規格齊全、效率高、節能效果明顯、噪音低、送風距離遠等特點。巷道長度在2000m以內可不移動通風機正常送風，減少了工人的勞動強度，節約通風時間，是非煤礦井下局部通風的理想設備。2、FD系列礦用對旋軸流局部通風機使用環境的氣體溫度為-20℃~+40℃，相對濕度不大于95%(25℃時)，海拔不應超過1000m的環境。通風機輸送的介質的含塵量不得超過200mg/m3。通風機主要輸送空氣及無腐蝕性不自燃、不含粘性物質的介質，含塵量不得超過200mg/m3。二、特點    1、FD系列礦用對旋軸流局部通風機由兩臺工作主機組成，兩級葉輪按相對方向旋轉。即一級葉輪順時針旋轉，二級葉輪逆時針旋轉，兩級葉片數互為質數?？諝庥梢患?jí)葉輪獲得能量經二級葉輪增壓后送出。二級葉輪除了增加氣流能量外，還兼?zhèn)淦胀ㄝS流通風機中的靜導葉功能，在獲得導向整直圓周方向速度分量的同時，理順了氣流沖擊，增加了氣流能量，減少了尾跡渦流，降低了噪音。    2、FD系列礦用對旋軸流局部通風機的葉片，采用國內先進的三元流理論進行空氣動力性能設計，采用仿機翼型圓弧板扭曲形葉片，氣動效率高，高效區域?qū)拸V，節能效果顯著。而且使氣流高速平穩的通過風機，確保風機的安全運轉。    3、FD系列礦用對旋軸流局部通風機采用外包復式消聲裝置，具有超低噪聲特性，對改變井下約束空間的噪聲環境效果顯著。   4、FD系列礦用對旋軸流局部通風機主體采用鋼板組焊結構，葉片及機殼內部采用防腐防潮處理，使風機能在潮濕環境下長時間運行，有效地解決了其他條件對風機造成腐蝕的問題。   5、FD系列礦用對旋軸流局部通風機配套電機為Y系列三相異步電動機，電壓等級為380V。通風機可設置不停機加排油裝置，確保風機在運行中進行注排油，保證了電機在惡劣環境下長期可靠的安全運行。                               FD系列礦用對旋軸流局部通風機性能參數
