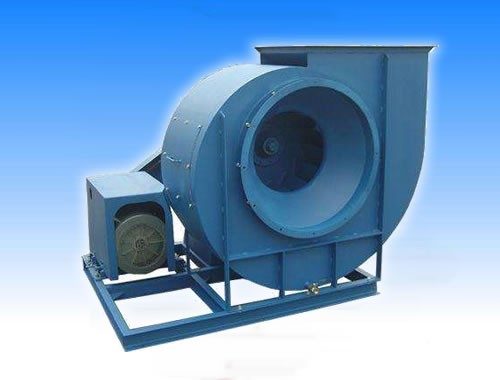

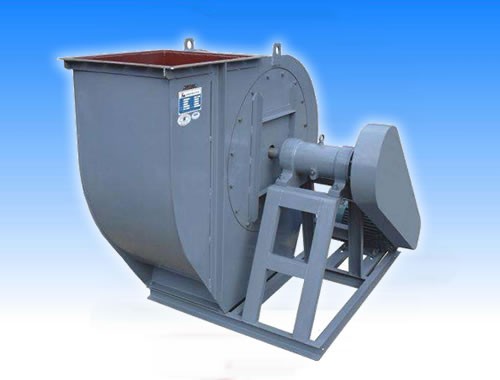

4-68型離心通風機

4-68型離心通風機

一、風機的用途：
4-68型離心通風機(以下簡稱風機)可作為一般通風換氣。其使用條件如下：
1、應用場所：作為一般工廠及大建筑物的室內通風換氣，既可用作輸入氣體，也可用作輸出氣體。
2、輸送氣體的種類：空氣和其他不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。
3、氣體內的雜質：氣體內不許有粘性物質，所含的塵土及硬質顆粒物不大于150毫克／立方米。
4、氣體的溫度：不得超過80度。

二、風機的型式：
1、本風機制成單吸入，機號有：№2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二個機號。
2、每種風機又可制成右旋轉或左旋轉兩種型式，從電動機一端正視，葉輪按順時針方向旋轉，稱為右旋轉風機，以“右”表示。按逆時針方向旋轉，稱為左旋轉風機，以“左”表示。
3、風機的出口位置，以機殼的出風口角度表示?！白蟆薄ⅰ坝摇本芍瞥?o，45o，如135o，180o，225o共六種角度。
4、風機的傳動方式：有A、B、C、D四種，№2.8-5采用A式，以電動機直聯傳動，風機的葉輪、機殼直接固定在電動機軸和法蘭盤上(電動機用D2／T2型)；N06.3-12.5采用懸臂支承裝置，又分為C式(皮帶傳動皮帶輪在軸承外側)和D式(用聯軸器聯接傳動)兩種傳動方式；№l6、20為B式懸臂支承裝置，皮帶傳動，皮帶輪在軸承中間。

三、主要組成部分的結構特征
4－68型風機的№2.8-5主要由葉輪、機殼、進風口等部分配直聯電動機組成。№6.3-20除上述部分外還有傳動部分。
1、葉輪：由12片后傾翼形葉片焊接于孤錐型的輪蓋與平板型的輪盤中間。均用鋼板制造，并經過靜動平衡較正，空氣性能良好，效率高，運轉平穩。
2、機殼：機殼是普通鋼板焊接而成的蝸形體，機殼作成兩種不同型式，№2.8-12.5機殼作成整體，不能拆開?！?6、20機殼作成三開式，除沿中分水平面分為兩半外，上半部再沿垂直中心線分為兩半，用螺栓連接。
3、進風口：作成收斂式流線型的整體結構，用螺栓固定在風機入口側。
4、傳動組：由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器等組成。主軸由優質鋼制成?！?.3—12.5四個機號風機，軸承箱整體結構，在軸承上裝有溫度計和油標，№l6、20兩個機號風機用二只并列軸承座，在軸承座上裝有溫度計，采用軸承潤滑脂潤滑。

4-68型NO. 2.8A、3.15A、3.55A性能參數表

機號

傳動方式

轉速r/min

序號

全壓Pa

流量m3/h

內效率％

內功率KW

所需功率KW

電動機

型號

功率

2.8

A

2900

1

2

3

4

5

6

7

970

970

961

921

853

764

657

1131

1319

1508

1696

1885

2073

2262

78.5

83.2

86.5

87.9

86.1

80.1

73.5

0.39

0.43

0.47

0.49

0.52

0.55

0.56

0.59

0.65

0.71

0.74

0.73

0.77

0.78

Y802-2

1.1

2.8

A

1450

1

2

3

4

5

6

7

245

245

235

225

215

186

166

565

660

754

848

942

1037

1131

78.5

83.2

86.5

87.9

86.1

80.1

73.5

0.049

0.054

0.057

0.060

0.066

0.067

0.071

0.07

0.08

0.09

0.09

0.10

0.10

0.11

Y801-4

0.55

3.15

A

2900

1

2

3

4

5

6

7

1245

1245

1225

1176

1098

980

853

1825

2093

2362

2630

2899

3167

3435

79.9

84.3

87.3

88.6

87.0

81.3

75.2

0.79

0.86

0.92

0.97

1.02

1.06

1.08

1.11

1.20

1.29

1.36

1.33

1.38

1.40

Y90S-2

1.5

3.15

A

1450

1

2

3

4

5

6

7

313

313

304

294

274

245

215

912

1047

1181

1315

1449

1583

1718

79.9

84.3

87.3

88.6

87.0

81.3

75.2

0.10

0.11

0.11

0.12

0.13

0.13

0.14

0.14

0.14

0.14

0.16

0.17

0.17

0.18

Y801-4

0.55

3.55

A

2900

1

2

3

4

5

6

7

1608

1608

1569

1510

1402

1265

1108

2708

3092

3477

3861

4245

4629

5013

81.1

85.3

88.1

89.4

87.8

82.5

76.7

1.49

1.62

1.72

1.81

1.88

1.97

2.01

1.94

2.11

2.24

2.35

2.44

2.56

2.41

Y100L-2

3

3.55

A

1450

1

2

3

4

5

6

7

402

402

392

372

353

313

274

1354

1546

1738

1930

2122

2315

2507

81.1

85.3

88.1

89.4

87.8

82.5

76.7

0.19

0.20

0.21

0.22

0.24

0.24

0.25

0.29

0.30

0.32

0.33

0.36

0.36

0.38

Y801-4

0.55


4-68型NO.4A、4.5A、5A性能參數表

機號

傳動方式

轉速r/min

序號

全壓Pa

流量m3/h

內效率％

內功率KW

所需功率KW

電動機

型號

功率

4

A

2900

1

2

3

4

5

6

7

2069

2059

2010

1931

1794

1627

1431

3984

4534

5083

5633

6182

6732

7281

82.3

86.2

88.9

90.0

88.6

83.6

78.2

2.78

3.01

3.19

3.36

3.48

3.64

3.70

3.34

3.61

3.83

4.03

4.18

4.37

4.44

Y112M-2

4

4

A

1450

1

2

3

4

5

6

7

519

509

500

480

451

402

353

1992

2267

2542

2816

3091

3366

3641

82.3

86.2

88.9

90.0

88.6

83.6

78.2

0.35

0.37

0.40

0.42

0.44

0.45

0.46

0.53

0.56

0.60

0.63

0.66

0.65

0.69

Y802-4

0.75

4.5

A

2900

1

2

3

4

5

6

7

2657

2628

2569

2461

2294

2069

1833

5790

6573

7355

8137

8920

9702

10485

83.3

87.0

89.5

90.5

89.2

84.5

79.4

5.13

5.51

5.86

6.15

6.37

6.60

6.72

5.90

6.34

6.74

7.07

7.33

7.59

7.73

Y132S2-2

7.5

4.5

A

1450

1

2

3

4

5

6

7

666

657

637

617

568

519

460

2895

3286

3678

4069

4460

4851

5242

83.3

87.0

89.5

90.5

89.2

84.5

79.4

0.64

0.69

0.73

0.77

0.79

0.83

0.85

0.90

0.97

1.02

1.08

1.11

1.16

1.19

Y90S-2

1.1

5

A

2900

1

2

3

4

5

6

7

3314

3265

3187

3049

2844

2589

2304

8050

9123

10197

11270

12343

13416

14490

84.2

87.6

90.0

91.0

89.8

85.3

80.5

8.80

9.44

10.03

10.49

10.86

11.31

11.52

10.12

10.86

11.53

12.06

12.49

13.01

13.25

Y160M2-2

15

5

A

1450

1

2

3

4

5

6

7

823

813

794

764

715

647

578

4025

4562

5098

5635

6172

6708

7245

84.2

87.6

90.0

91.0

89.8

85.3

80.5

1.09

1.18

1.25

1.32

1.37

1.41

1.45

1.42

1.53

1.63

1.72

1.78

1.83

1.89

Y100L1-4

2.2



4-68型NO. 6.3D、8D性能參數表

機號

傳動方式

轉速r/min

序號

全壓Pa

流量m3/h

內效率％

內功率KW

所需功率KW

電動機

型號

功率

6.3

D

1450

1

2

3

4

5

6

7

1323

1304

1274

1216

1137

1039

921

8320

9393

10467

11540

12614

13678

14761

84.8

88.1

90.5

91.4

90.2

85.9

81.3

3.61

3.86

4.09

4.26

4.42

4.60

4.65

4.42

4.73

5.01

5.22

5.41

5.63

5.69

Y132S-4

5.5

6.3

D

960

1

2

3

4

5

6

7

578

568

558

529

500

451

402

5508

6219

6930

7641

8351

9062

9773

84.8

88.1

90.5

91.4

90.2

85.9

81.3

1.04

1.11

1.19

1.23

1.29

1.32

1.34

1.38

1.47

1.58

1.63

1.71

1.75

1.78

Y112M-6

2.2

8

D

1450

1

2

3

4

5

6

7

2157

2118

2059

1971

1842

1676

1500

17585

19783

21982

24179

26378

28576

30774

85.7

88.8

91.0

91.9

90.8

86.7

82.4

12.29

13.10

13.81

14.40

14.87

15.35

15.56

14.4

15.4

16.2

16.9

17.4

18.0

18.3

Y180M-4

18.5

8
