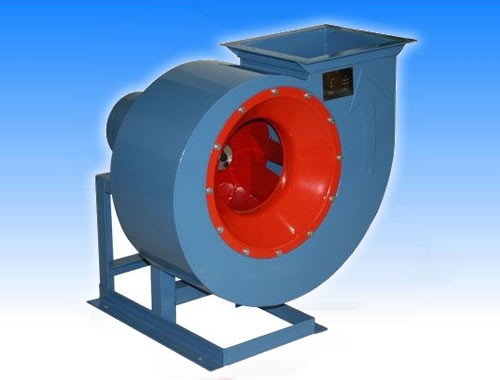

4-2×72 雙吸離心通風機

4-2×72 雙吸離心通風機

4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用,輸送空氣和其他不自然的、對人體無害的、對鋼材無腐蝕性的氣體。B4-72型風機可作為易燃揮發性氣體的通風換氣用。氣體內不許有粘性物質,所含塵土及硬質顆粒物不大于150mg/m3。氣體溫度不得超過80℃。4-72型離心通風機在我國是使用最早的風機,然而也是使用最普遍的風機,從高層建筑到地下鐵道,從鍋爐鼓風到廠房換氣,4-72型風機隨處可見。

型式
從電機一側正視,葉輪順時針旋轉者稱右旋風機,以“右”表示;葉輪逆時針旋轉者稱左旋風機,以“左”表示。
風機的出口位置,以機殼的出風口角度表示。4-72型風機N02.8~6出廠時均做成一種型式,使用單位根據要求再安裝成所需要的位置,訂貸時不需注明。其中N02.8出風口位置調整范圍是0°~225°,間隔22.5°;N08~12出風口位置調整范圍是0°~225°,間隔是45°;N016、20出風口位置制成固定的三種0°、90°、180°,不能調整,訂貸時需注明。
風機的傳動方式有A、B、C、D四種:4-72型風機中,N02.8~6采用A式傳動,N08~12采用C、D式傳動,N016~20采用B式傳動。


結構
4-72型風機中N02.8~6主要由葉輪、機殼、進風口、電機等部分組成。N08~20除具不上述部分外,還有傳動部分。
葉輪:由10個后傾機翼型葉片、曲線型前盤和平板后盤組成,用鋼板式鑄鋁合金(4-72用鋼板,B4-72用鑄鋁,F(xiàn)4-72用不銹鋼或玻璃鋼等耐腐蝕材料)制造,并徑動、靜平衡校正,空氣性能良好,效率高,運轉平穩。
機殼:做成二種不同型式。其中N02.8~12機殼作成整體,不能拆開,N016~20的機殼制成三開式,除沿中分水平面分為兩半外,上半部再沿中心線垂直分為兩半,用螺栓連接。
進風口:制成整體,裝于風機一側,與軸向平行的截面為曲線形狀,作用是能使氣流順暢進入葉輪,且損失較小。
傳動:由主軸、軸承箱、滾坳軸承、皮帶輪或聯軸器組成。

氣體內的雜質:氣體內不許有粘性物質,所含的塵土及硬質顆粒不大于150毫克/立方米
氣體的溫度:不得超過80oC
主要型號:2.8A 3.2A 3.6A 4A 4.5A 5A 6A 6C 8C 10C 12C 6D 8D 10D 12D 16B 20B
